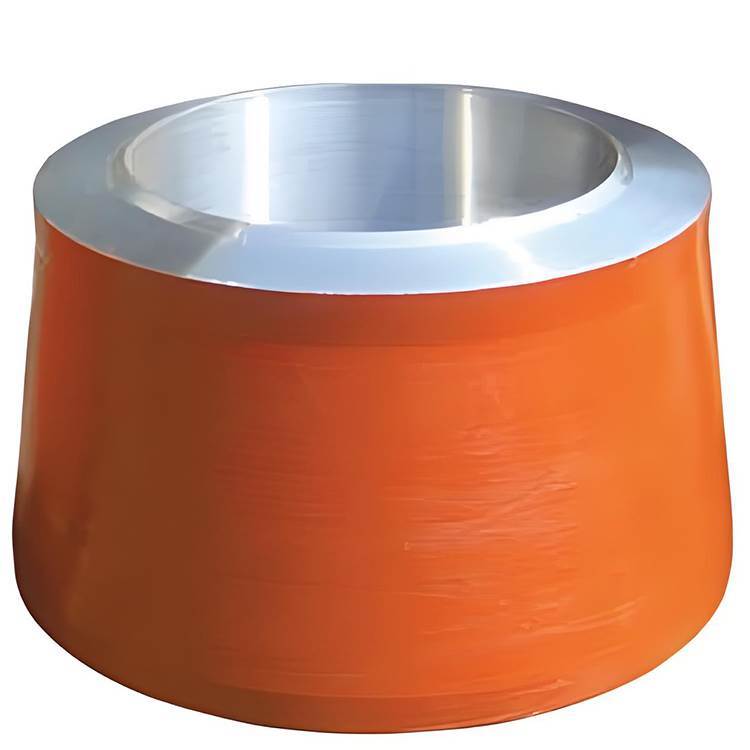

高壓厚壁異徑管的制造工藝

高壓厚壁異徑管的制造工藝通常包括以下幾種方法：

縮徑/擴徑成形：

縮徑成形：將與異徑管大端直徑相等的管坯放入成形模中，通過沿管坯軸向方向的壓制，使金屬沿模腔運動并收縮成形。根據異徑管變徑的大小，可分為一次壓制成形或多次壓制成形。

擴徑成形：采用小于異徑管大端直徑的管坯，用內沖模沿管坯內徑擴徑成形。這種工藝主要用于解決變徑偏大的異徑管不易通過縮徑成形的情況，有時也會根據材料和產品成形需要，將擴徑與縮徑的方法合并使用。在縮徑或擴徑變形壓制過程中，需根據不同材料和變徑情況，確定采用冷壓或熱壓。通常盡量采用冷壓，但對于多次變徑而引起嚴重加工硬化、壁厚偏厚或合金鋼材料等情況，宜采用熱壓。

沖壓成形：除使用鋼管為原料生產異徑管外，部分規格的異徑管還可用鋼板采用沖壓成形工藝進行生產。拉伸所使用的沖模形狀參照異徑管內表面尺寸設計，用沖模將下料后的鋼板沖壓拉伸成形。

高壓厚壁異徑管的適用范圍有哪些？

高壓厚壁異徑管的適用范圍廣泛，主要包括以下領域：

石油化工行業：用于連接不同管徑的管道，以適應工藝要求，例如在輸送不同壓力和流量的流體時進行管徑轉換。

石油天然氣領域：在油氣輸送管道系統中，可改變管徑大小，保證流體的穩定輸送。

液化氣輸送：處理液化氣輸送過程中的管徑變化需求。

化肥生產：滿足化肥生產工藝中對不同管徑連接的要求。

電廠：在電廠的熱力系統、供水系統等管道中起到變徑作用。

核電工程：保障核電設施中管道系統的正常運行。

造船行業：用于船舶管道系統的安裝和連接。

造紙工業：適應造紙生產過程中各種流體的輸送和管徑轉換需求。

制藥行業：例如在藥液輸送管道中，連接不同管徑的管道，確保藥液的穩定流動。

食品衛生行業：可用于食品加工和輸送過程中的管道連接。

城市建設：包括給排水系統、供暖系統等市政管道工程。

高壓厚壁異徑管的安裝方法和注意事項如下：

1、安裝方法：

準備工作：檢查所需的工具和材料是否齊全。清潔管道連接口，確保表面光滑，無油污或污垢。

測量和切割：根據實際需要，測量異徑管的長度，使用合適的工具（如管道切割機）將其切割成合適的尺寸。切割口應平整，無毛刺或裂口。

組裝和連接：

對于焊接式連接，在進行組裝和連接之前，先對異徑管和管道接頭的焊接部位進行坡口處理，以確保焊接質量。然后將異徑管與管道進行點焊固定，點焊后檢查點焊部位是否牢固、位置是否正確。確認無誤后，進行焊接。焊接過程中要注意控制焊接溫度和速度，以避免過熱或過冷導致焊接缺陷。

對于螺紋連接，在螺紋上纏繞適量的密封膠帶或涂抹密封膠，然后將異徑管旋入管道接頭中，注意旋轉方向和力度，確保連接緊密。

對于其他連接方式（如卡箍連接等），按照相應的連接要求進行操作。

固定和加固：安裝好異徑管后，根據實際情況使用合適的工具（如鉗子等）將其固定在原有管道上，以確保連接牢固穩定。在固定的同時，可以適當調整異徑管的位置，使其與整個管道系統相連處處平整。

檢查和測試：安裝完成后，進行仔細檢查，查看異徑管連接部位是否有滲漏、松動等問題。可以使用相關工具（如壓力表、水壓測試等）對管道系統進行檢測，確保系統運行正常，無泄漏現象。

清潔和涂漆（如有需要）：對安裝好的異徑管進行清潔處理，去除表面的雜物和污漬。然后根據使用環境和要求，進行涂漆處理，以增加其耐久性和美觀性。確保管道系統整體干凈整潔。

2、注意事項：

選擇合適的異徑管：根據管道系統的設計要求、介質特性、壓力和溫度等因素，選擇材質、規格和標準相符的高壓厚壁異徑管。確保其質量符合相關標準和規范。

同心與偏心的選擇：管道變徑采用異徑管時，同心異徑管宜用在水平管道上，可避免在變徑處形成氣袋或液袋；偏心異徑管宜用在垂直管道上，通常采用底平偏心異徑管，以防止積液。但在一些特定情況下，如離心泵入口處，一般采用頂平布置，但在異徑管與上彎的彎頭直接連接的情況下，可采用底平布置。總之，應盡量避免氣袋或液袋的產生，具體可參考相關工藝手冊或設計規范。

清潔和脫脂（如有要求）：對于一些特殊介質的管道系統，安裝前可能需要對異徑管進行清潔和脫脂處理，以確保介質的純度和安全性。

焊接質量：焊接時要由具備相應資質的焊工進行操作，嚴格按照焊接工藝規程進行焊接，保證焊接質量。焊接后要進行焊縫的外觀檢查和無損檢測（如射線探傷、超聲波探傷等），以確保焊縫無缺陷。

避免強力組裝：在安裝過程中，不得使用強力將異徑管與管道連接，以免造成管道或異徑管的損傷或變形。

支撐和吊架設置：根據管道系統的要求，合理設置支撐和吊架，以分擔管道和異徑管的重量，防止管道變形和異徑管受力過大。

安裝環境：避免在惡劣環境（如溫度過低、過高或有腐蝕性介質等）下進行安裝，以免影響異徑管的性能和使用壽命。

標記和記錄：安裝完成后，對異徑管進行標記，記錄其規格、材質、安裝位置等信息，以便日后維護和檢修。

系統調試：在整個管道系統安裝完成后，進行系統調試，檢查異徑管在實際運行中的工作狀態，確保其正常運行。

遵循相關規范：嚴格遵循國家和行業相關的管道安裝規范和標準，確保安裝工作的質量和安全性。
